磁環開關參數【上海雙旭】

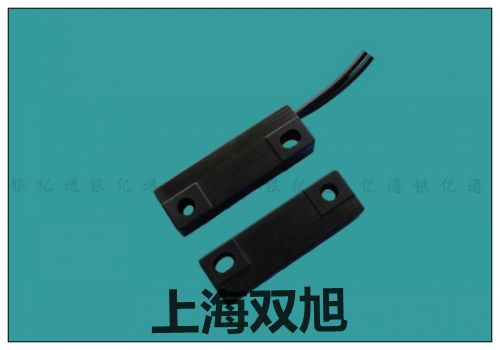

上海雙旭磁環開關產品介紹
產品參數
型號系列： CX系列磁環開關/磁接近開關
檢測方式： 非接觸式磁感應
工作電壓： DC 10-30V 或 AC/DC 90-250V（視具體型號而定）
輸出形式： 常開（NO）、常閉（NC）或一開一閉（NO+NC）觸點；NPN或PNP晶體管輸出；固態繼電器（SSR）輸出
負載電流： 繼電器輸出型通常為3A-5A；晶體管輸出型通常為200mA-500mA
感應距離： 通常為10mm-40mm（與配套磁環尺寸及性能相關）
響應頻率： 高，通常可達1000Hz以上
防護等級： IP67
環境溫度： -25℃ ~ +70℃
磁環材料： 釹鐵硼等高性能永磁材料
開關主體材料： 不銹鋼或工程塑料
使用注意事項
安裝要求： 確保開關感應面與磁環運動軌跡對準，保持平行且距離在額定感應距離內。避免周圍有強磁場干擾。
電氣連接： 嚴格按產品標識接線（電源、輸出、接地），直流型注意極性。負載不得超過額定電流，感性負載（如電磁閥、電機）建議并聯保護電路。
環境適應性： 避免在強腐蝕性氣體、液體或粉塵濃度過高的環境中使用。確保工作溫度在規格范圍內。
磁環選擇： 必須使用廠家指定或性能匹配的磁環，磁環的磁場強度和尺寸直接影響感應距離和可靠性。
維護檢查： 定期檢查安裝緊固狀態、電纜完好性及感應距離是否因振動發生變化。清潔時勿使用腐蝕性溶劑。 |
