ZDK6901多功能用電檢查儀型號【上海雙旭】

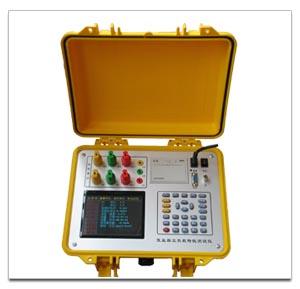

上海雙旭ZDK6901多功能用電檢查儀
產品概述
ZDK6901是上海雙旭電子有限公司生產的一款便攜式多功能用電檢查儀，主要用于電力系統現場的電能質量分析、用電稽查、故障排查及電能計量裝置誤差檢測。
產品參數
- 電壓測量：量程57.7V/100V/220V/380V，精度±0.1%
- 電流測量：直接輸入5A，鉗形互感器可選（如100A/500A/1000A），精度±0.2%
- 電能誤差測量：準確度等級0.05級/0.1級
- 頻率測量：45Hz-65Hz，誤差±0.01Hz
- 相位角測量：范圍0°-360°，誤差±0.1°
- 諧波分析：可測量2-63次諧波，符合GB/T 14549標準
- 工作電源：內置鋰電池，可持續工作8小時以上
- 顯示界面：彩色液晶觸摸屏，支持?jǐn)?shù)據圖形化顯示
- 通信接口：USB、藍牙，支持?jǐn)?shù)據上傳至PC軟件
- 工作環境：溫度-10℃~50℃，濕度≤85%RH
主要功能
- 三相電壓、電流、功率、功率因數實時測量
- 電能表基本誤差和接線錯誤檢測
- 電壓電流不平衡度分析
- 電壓波動與閃變測量
- 事件記錄與數據存儲
- 矢量圖顯示及接線判斷
使用注意事項
- 安全第一：操作前必須確認儀器接地可靠，測量高壓回路時需使用絕緣工具并保持安全距離。
- 量程選擇：測量前應預估被測信號大小，選擇合適量程，避免過載損壞設備。
- 接線檢查：正確連接電壓線及電流鉗，確保極性正確，防止反接。
- 環境要求：避免在潮濕、高溫、強磁場或腐蝕性環境中使用。
- 電池管理：長時間不使用應定期充電，避免電池過度放電。
- 校準維護：儀器應定期送檢校準，確保測量精度。
- 數據保存：重要測量數據應及時導出備份，防止丟失。
典型應用
供電公司用電檢查、電能計量裝置現場校驗、配電系統電能質量評估、竊電行為稽查、電力故障快速定位等。 |
